Deskowanie słupów VERTEX 60

Deskowanie słupów VERTEX 60 – system szalunkowy Variant Factory

Opis
Elementy
Instrukcja

VERTEX 60 to modułowy system deskowania słupów i filarów, który dzięki swojej elastyczności pozwala wykonywać różne typy przekrojów — od klasycznych prostokątnych po okrągłe i nietypowe kształty. Zestawy są projektowane i przygotowywane pod konkretną inwestycję (wymiary i wysokość słupa), dzięki czemu praca na budowie przebiega szybko i przewidywalnie.

System można rozbudować do 12 m wysokości przez pionowe piętrowanie. Nośność dobierasz do potrzeb poprzez rozstaw rygli (walings) i belek H20 — maksymalne dopuszczalne parcie świeżego betonu wynosi 80 kN/m². Dla przekrojów do 120 × 120 cm możliwe jest wykonanie słupa bez ściągów (tie-rods) w przekroju, co ułatwia uzyskanie czystej powierzchni betonu i przyspiesza roboty wykończeniowe.

Nośność dopasowana do projektu

Dopuszczalne parcie świeżego betonu: do 80 kN/m² (zależnie od układu rygli i rozstawu belek H20).
Regulacja nośności przez konfigurację H20 + stalowe rygle.

Ekonomia i tempo pracy

Najlepszy efekt przy dużej liczbie powtarzalnych słupów: zestawy pre-montowane pod dany przekrój skracają czas deskowania i rozdeskowania.
Wysoka liczba cykli użycia = niższe koszty eksploatacji.
Dobra jakość powierzchni betonu ogranicza zakres poprawek.

Proste planowanie i montaż

Złącza i akcesoria mocowane w gniazdach/slotach – szybkie spinanie i dociąganie osprzętu.
System łatwo dopasować do wymagań betonu architektonicznego i geometrii przekroju.

Bezpieczeństwo użytkowania

Akcesoria takie jak konsole ścienne, haki transportowe, zastrzały ułatwiają stabilną i bezpieczną pracę z systemem.

Zakres zastosowań

Słupy i filary o różnych przekrojach
Prostokątne, okrągłe oraz specjalne kształty

Wysokość i przekroje

Maks. wysokość zestawu: 12 m (piętrowanie pionowe)
Do 120 × 120 cm możliwe bez ściągów w przekroju

Nośność

Dopuszczalne parcie świeżego betonu: do 80 kN/m²
Nośność regulowana przez układ H20 + stalowe rygle

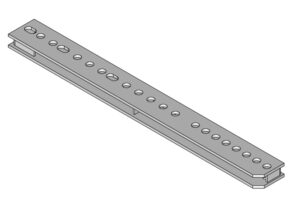

Regulowane przedłużenie szyny

Deskowanie słupów VERTEX 60 – zdjęcie 1

Regulowana rozpórka hydrauliczna

Deskowanie słupów VERTEX 60 – zdjęcie 1

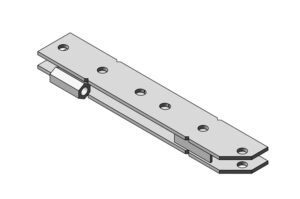

Płyta kotwiąca

Deskowanie słupów VERTEX 60 – zdjęcie 1

Kąt montażu

Deskowanie słupów VERTEX 60 – zdjęcie 1

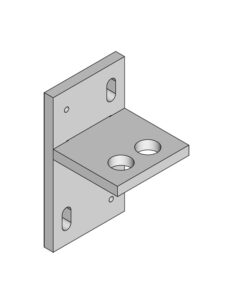

Zacisk belki

Deskowanie słupów VERTEX 60 – zdjęcie 1

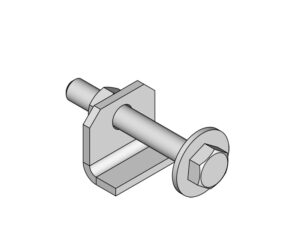

Śruba belki

Deskowanie słupów VERTEX 60 – zdjęcie 1

Wspornik ścienny belki

Deskowanie słupów VERTEX 60 – zdjęcie 1

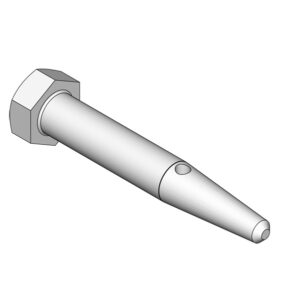

Pin połączeniowy

Deskowanie słupów VERTEX 60 – zdjęcie 1

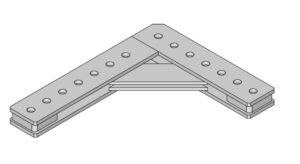

Płyta łącząca narożna

Deskowanie słupów VERTEX 60 – zdjęcie 1

Płytka zawiasu narożnego

Deskowanie słupów VERTEX 60 – zdjęcie 1

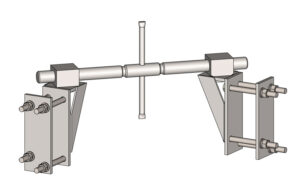

Wrzeciono narożne

Deskowanie słupów VERTEX 60 – zdjęcie 1

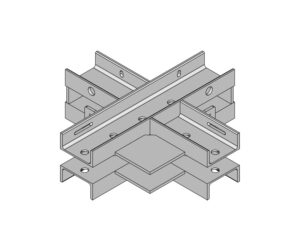

Narożnik

Deskowanie słupów VERTEX 60 – zdjęcie 1

Złącze elementu

Deskowanie słupów VERTEX 60 – zdjęcie 1

Rozpórka przedłużająca

Deskowanie słupów VERTEX 60 – zdjęcie 1

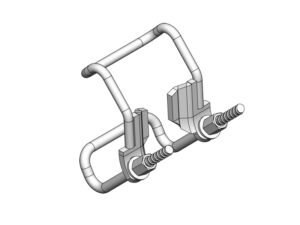

Zacisk kołnierzowy

Deskowanie słupów VERTEX 60 – zdjęcie 1

Półpłytka łącząca

Deskowanie słupów VERTEX 60 – zdjęcie 1

Słupek poręczy

Deskowanie słupów VERTEX 60 – zdjęcie 1

Płyta narożna wewnętrzna

Deskowanie słupów VERTEX 60 – zdjęcie 1

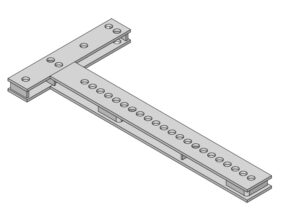

Płyta kątowa wewnętrzna

Deskowanie słupów VERTEX 60 – zdjęcie 1

Połącz płytkę T

Deskowanie słupów VERTEX 60 – zdjęcie 1

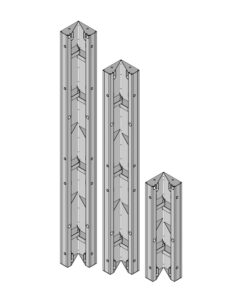

Kąt łączenia wewnętrzny

Deskowanie słupów VERTEX 60 – zdjęcie 1

Uchwyt podnoszący

Deskowanie słupów VERTEX 60 – zdjęcie 1

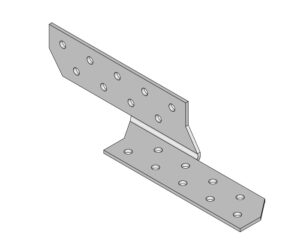

Płyta krokwiowa

Deskowanie słupów VERTEX 60 – zdjęcie 1

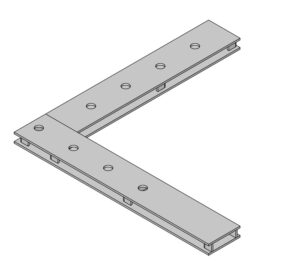

Płytka kwadratowa wału

Deskowanie słupów VERTEX 60 – zdjęcie 1

Głowica wrzeciona

Deskowanie słupów VERTEX 60 – zdjęcie 1

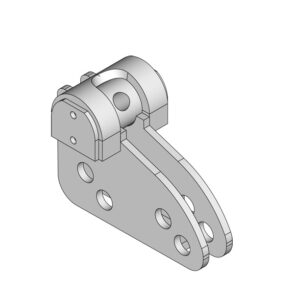

Uniwersalny wspornik kątowy

Deskowanie słupów VERTEX 60 – zdjęcie 1

Zobacz Instrukcję PDF
