Szalunek jednostronny

Regulowane ramy podporowe VARIANT

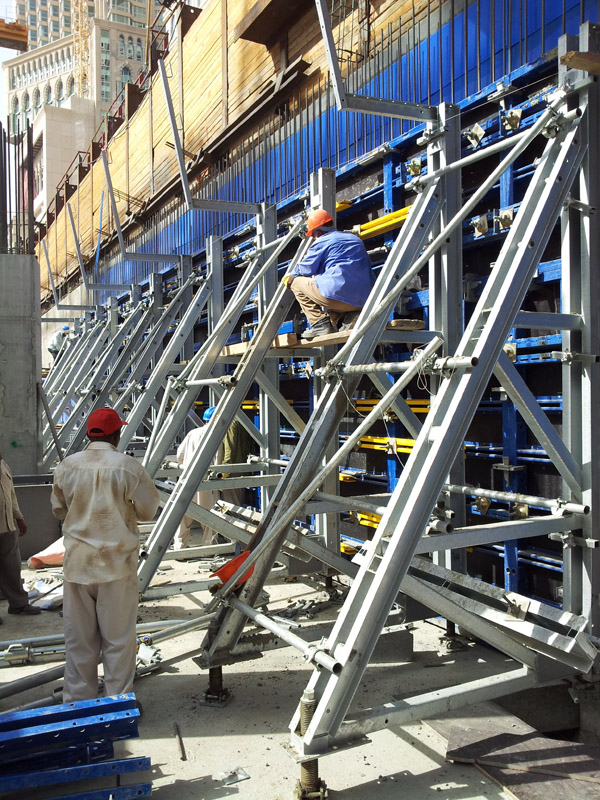

  • Regulowane ramy podporowe VARIANT – Variant Factory na budowie
  • Regulowane ramy podporowe VARIANT – system szalunkowy Variant Factory

    • Regulowane ramy podporowe VARIANT są przeznaczone do wykonywania ścian jednostronnie deskowanych (np. ściany oporowe, zaporowe). Siły tnące powstające od parcia świeżego betonu na tarczę deskowania są przejmowane i rozprowadzane na podłoże przez regulowane ramy podporowe oraz kotwy ukośne. System pozwala formować ściany o wymaganej wysokości zalewu do 4,00 m.

    Regulowana nośność

    • System ma elastyczną nośność i można go skonfigurować pod różne warunki betonowania – do 50 kN/m² parcia świeżego betonu.
    • Zestawy są przygotowane do pracy z tarczami ściennymi producenta, m.in. VARIMAX (deskowanie ramowe) oraz VERTEX 60 (belkowo-ryglowe).

    Ekonomia i jakość wykonania

    • System można montować, demontować i przestawiać ręcznie, co ogranicza koszty i zależność od dźwigu.
    • Ułatwia betonowanie większych odcinków ścian jednostronnych w sposób powtarzalny i przewidywalny.
    • Duża liczba cykli użycia obniża koszty eksploatacji w kolejnych etapach inwestycji.
    • Elementy stalowe są malowane proszkowo, co przekłada się na dłuższą żywotność w realiach budowy.

    Szybka obsługa i planowanie

    • Łączniki oraz akcesoria mocuje się w slotach i szybko dociąga, dzięki czemu czas montażu jest krótszy.
    • System umożliwia realizację wymagań dotyczących betonu architektonicznego (tam, gdzie liczy się jakość i powtarzalność powierzchni).
    • Ramy tworzy się z modułów (elementy stalowe + waling 12 + wrzeciona/zastrzały śrubowe) składanych w jeden blok.

    Bezpieczeństwo użytkowania

    Akcesoria (np. platformy usztywniające/bracing platforms) ułatwiają bezpieczniejszą obsługę zestawu. Aby uzyskać deklarowaną nośność, moduły muszą być prawidłowo stężone rurami rusztowaniowymi.

    Wysokość pracy

    • Zestaw regulowany: do 3,25 m wysokości zalewu
    • Zestaw regulowany wydłużony: do 4,00 m wysokości zalewu

    Nośność

    • Parcie świeżego betonu: do 50 kN/m² (konfiguracja dobierana do potrzeb)

    Zastosowanie i kompatybilność

    • Zastosowania: ściany oporowe, zaporowe, zakończenia ścian/stropów o dużej grubości, ściany bardzo grube (wtedy system po obu stronach), miejsca bez przestrzeni na przeciwległe deskowanie
    • Współpraca z systemami ściennymi: VARIMAX oraz VERTEX 60
    Uchwyt kotwicy
    Regulowane ramy podporowe VARIANT – zdjęcie 1

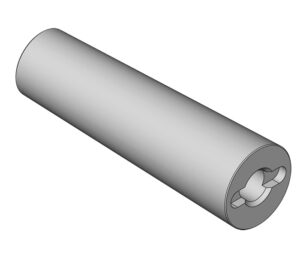

    Stożek kotwiący 20
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    But kotwiący
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    Kotwica 14
    Regulowane ramy podporowe VARIANT – zdjęcie 1

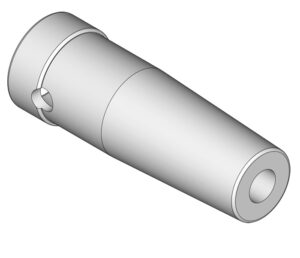

    Stożek prześwitowy
    Regulowane ramy podporowe VARIANT – zdjęcie 1

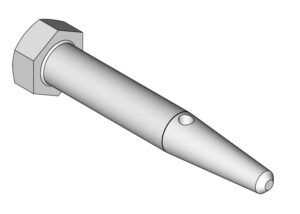

    Pin połączeniowy
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    Śruba łącząca
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    Złącze elementu
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    Rura ramowa
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    Kotwica warkoczowa
    Regulowane ramy podporowe VARIANT – zdjęcie 1

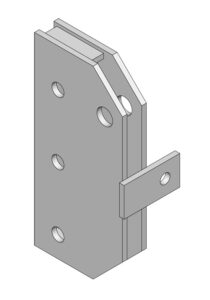

    But ciśnieniowy
    Regulowane ramy podporowe VARIANT – zdjęcie 1

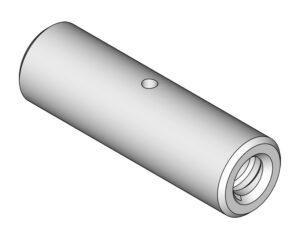

    Łącznik pręta
    Regulowane ramy podporowe VARIANT – zdjęcie 1

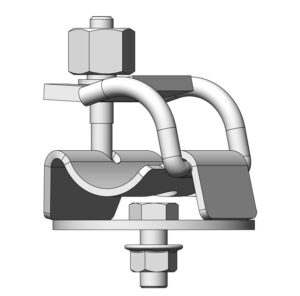

    Złącze śrubowe
    Regulowane ramy podporowe VARIANT – zdjęcie 1

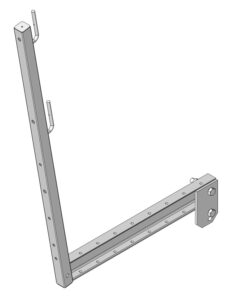

    Przykręć uchwyt dostępowy
    Regulowane ramy podporowe VARIANT – zdjęcie 1

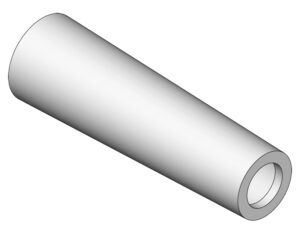

    Tuleja uszczelniająca
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    She bolt
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    Podpora wrzeciona 12
    Regulowane ramy podporowe VARIANT – zdjęcie 1

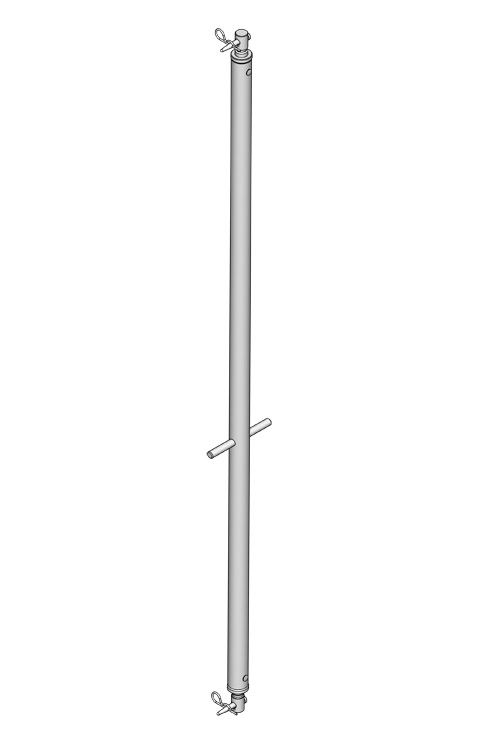

    Podpora wrzeciona T7
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    Zawleczka sprężynowa
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    Sekcja stalowa
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    Kotwica zatrzymująca
    Regulowane ramy podporowe VARIANT – zdjęcie 1

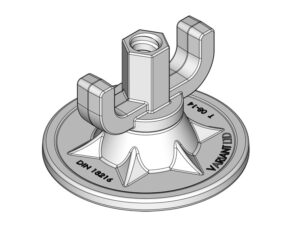

    Superpłyta 15
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    Podpórka 340
    Regulowane ramy podporowe VARIANT – zdjęcie 1

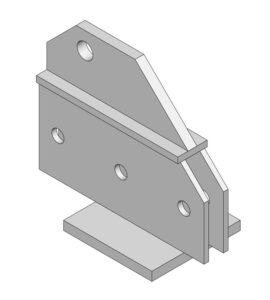

    But podtrzymujący
    Regulowane ramy podporowe VARIANT – zdjęcie 1

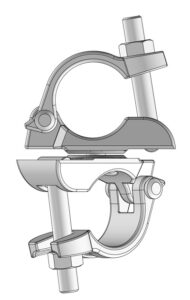

    Złącze obrotowe
    Regulowane ramy podporowe VARIANT – zdjęcie 1

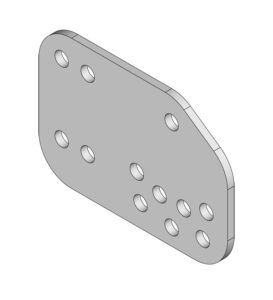

    Płyta obrotowa
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    Płyta napinająca
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    Drążek kierowniczy
    Regulowane ramy podporowe VARIANT – zdjęcie 1

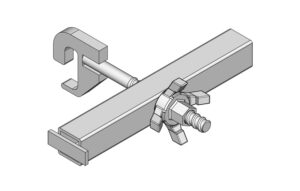

    Uchwyt łączący do wspornika
    Regulowane ramy podporowe VARIANT – zdjęcie 1

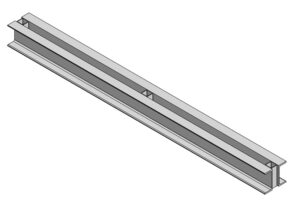

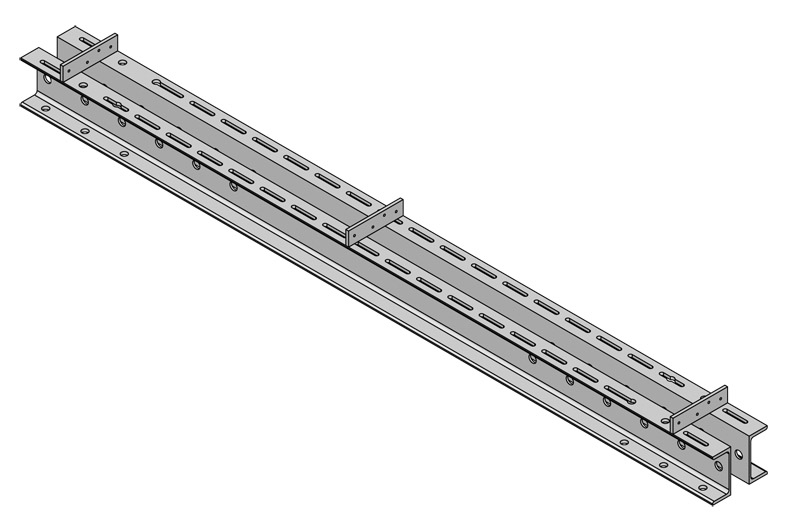

    Waling 12
    Regulowane ramy podporowe VARIANT – zdjęcie 1
    Zobacz Instrukcję PDF
