Platforma szybowa VARIANT to platforma dźwigowo-wspinająca przeznaczona do sprawnego i bezpiecznego betonowania ścian szybów (np. szyby windowe, klatki techniczne). System pracuje w zestawie z deskowaniem ściennym VARIANT i tworzy stabilną strefę roboczą do montażu, regulacji oraz obsługi tarcz.

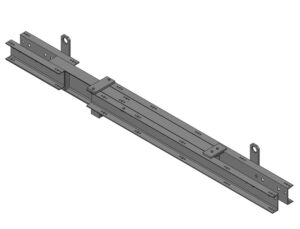

Kluczowym elementem platformy jest teleskopowa belka szybowa, która przenosi obciążenia deskowania i pomostów oraz pozwala łatwo dopasować zestaw do różnych wymiarów szybu. Cały komplet: deskowanie ścienne + platforma szybowa + dodatkowa platforma podwieszana można przestawiać jednym podniesieniem dźwigu.

Regulowana nośność

Maksymalne obciążenie podpory na teleskopowej belce: 20 kN.
Dopuszczalne obciążenie użytkowe platformy: 2 kN/m².

Ekonomia i jakość wykonania

Mniej roboczogodzin i krótszy czas pracy dźwigu dzięki temu, że cały zestaw przestawia się jako jedna jednostka.
Szybkie przygotowanie systemu: producent wskazuje prosty i szybki montaż wstępny oraz instalację.
Zastosowanie narożników rozszalowujących pozwala łatwo otwierać i zamykać deskowanie przez obrót wrzeciona (spindle).

Szybka obsługa i planowanie

System wykorzystuje niewielką liczbę różnych części, co ułatwia kompletację i logistykę na budowie.
Bardzo dobra adaptacja do wymiarów szybu dzięki teleskopowym belkom oraz możliwości precyzyjnej regulacji deskowania we wszystkich kierunkach.
Producent wskazuje możliwość spełnienia wymagań dla betonu architektonicznego w ścianach szybu.

Bezpieczeństwo użytkowania

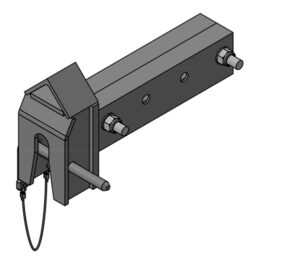

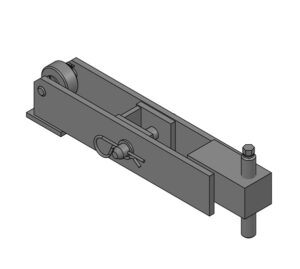

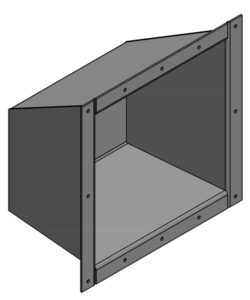

System wykorzystuje zapadkę grawitacyjną (gravity pawl) w teleskopowej belce. Po osadzeniu w przygotowanym otworze zapadka umożliwia przestawianie platformy dźwigiem tylko w jednym kierunku – do góry, co zwiększa bezpieczeństwo podczas przestawień.

Platforma pełni funkcję:

bezpiecznej przestrzeni do obsługi i konserwacji deskowania.
podpory dla deskowania ściennego,

Nośność

Maks. obciążenie podpory teleskopowej belki: 20 kN
Obciążenie użytkowe platformy: 2 kN/m²

Adaptacja systemu

Teleskopowa belka szybowa dopasowująca się do wymiarów szybu
Obciążenie poziome: H = 14 kN

Przestawianie i funkcja

Przestawianie całego zestawu (deskowanie + platforma + podwieszana) jednym podniesieniem dźwigu
Zapadka grawitacyjna: przestawianie tylko w górę
Funkcja: podpora deskowania + bezpieczna platforma serwisowa
